R & Soares · Rua dos Bastos
Rigor de obra.
Da fundação seca ao pladur duplo. Bloco térmico Artebel, capoto, dreno, corte capilar. Isto é o que entra nos 520 000 € e não se vê no render.
01

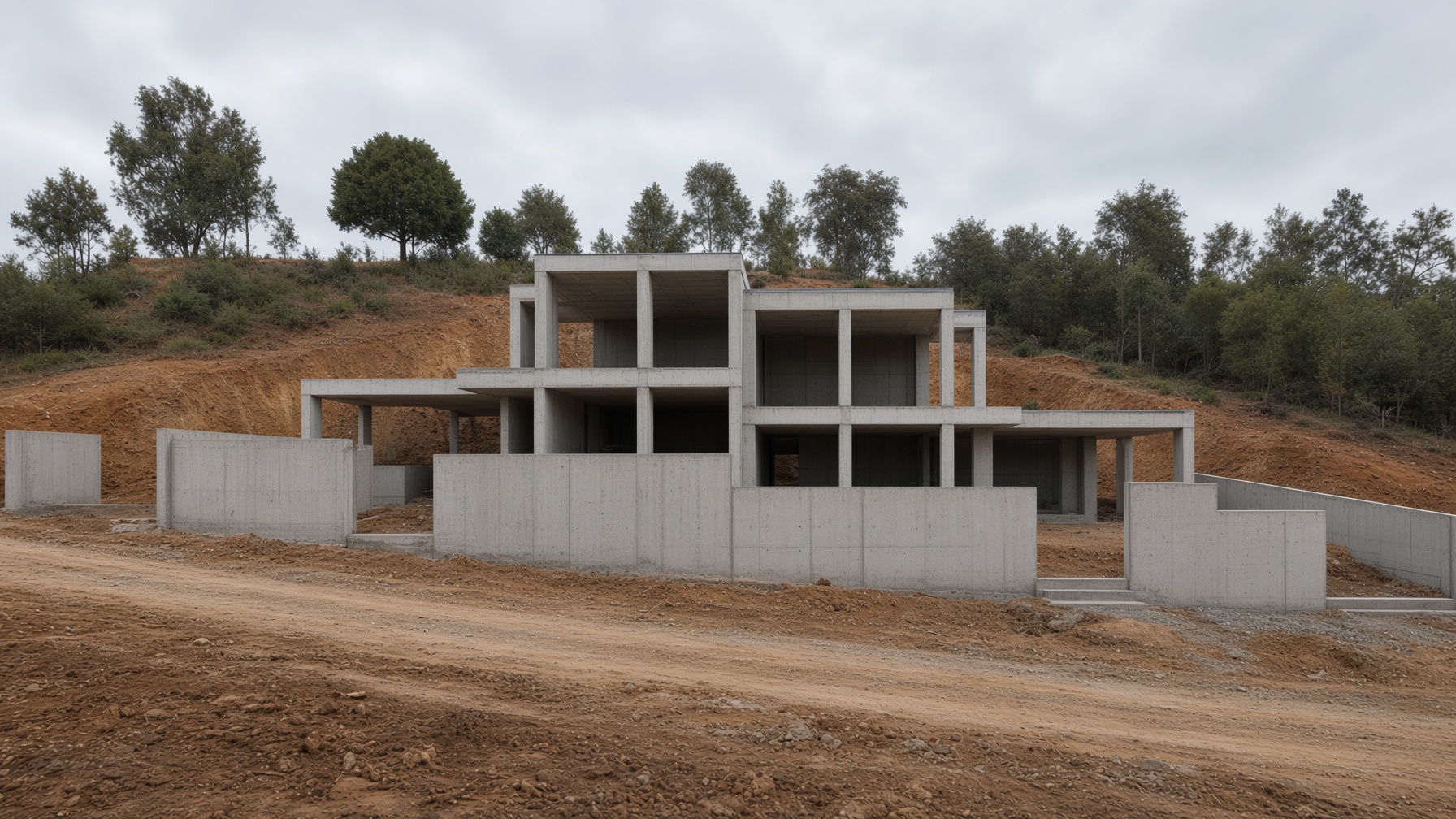

Estrutura de betão armado
O recobrimento do ferro e a classe do betão não se improvisam. São o que decide se a estrutura chega intacta às décadas — e é o pormenor que a obra standard mais falha.
Cada moradia assenta numa estrutura de betão armado dimensionada para este lote: encosta, dois pisos, garagem à rua, piscina no logradouro. O projecto de estabilidade define a classe do betão, a bitola das armaduras e o recobrimento — a camada de betão que tem de envolver o ferro em pilares, vigas, lajes e sapatas. Esse cobrimento é a protecção da armadura: sem ele, o CO₂ e a humidade carbonatam o betão, o pH desce, o ferro oxida, aumenta de volume e rebenta o paramento. É a patologia clássica aos 10–15 anos numa obra mal executada: pilares com o estribo à vista, lajes com manchas de ferrugem, recobrimento de 5 mm onde o projecto pedia 30 mm. Infelizmente ainda se vê: calços esquecidos, armadura encostada à cofragem, betão ‘o que veio no camião’. Na R & Soares o recobrimento verifica-se antes de betonar — espaçadores no sítio, em pilares, vigas e lajes. O betão é o da classe prescrita no projecto de estruturas, não um equivalente mais barato. Betonagem, vibração e cura controladas. O cliente não vê o cobrimento. Vê, daqui a vinte anos, se ele lá estava.
- Betão da classe definida no projecto de estabilidade — não ‘o que chegou na autobetoneira’
- Recobrimento das armaduras conferido em pilares, vigas, lajes e sapatas, com espaçadores, antes de cada betonagem
- Sem recobrimento correcto: carbonatação, corrosão do ferro e destacamento do betão a médio prazo
- Direcção de obra R & Soares: ferro, cobrimento, classe e cura são pontos de verificação, não pormenores ‘já vai’
02
Impermeabilização das fundações
A fundação seca é o que guarda o betão e o ferro durante décadas. Uma casa standard, ao fim de cerca de 10 anos, começa a pagar esta omissão.
O betão armado só dura o que o ferro dentro dele durar. A água do solo sobe por capilaridade, satura a sapata e a laje, baixa o pH do cimento e abre caminho à corrosão das armaduras. Primeiro é uma mancha no plinto. Depois eflorescências, tinta a estufar, fendilhação, e o estribo a oxidar — patologias típicas de uma construção standard entre os 8 e os 12 anos, sobretudo numa encosta da Lixa, com Inverno comprido. A impermeabilização contínua das fundações (membrana betuminosa ou sistema equivalente, recobrimentos de regra, protecção mecânica antes do aterro) corta esse ciclo: o betão trabalha em serviço seco, o cobrimento das armaduras cumpre a função, a estrutura mantém-se intacta décadas. Não é estética. É durabilidade estrutural. Os 520.000 € pagam a casa a nascer seca — e a continuar seca.
- Membrana contínua sobre sapatas e laje: o betão não fica em contacto permanente com o terreno húmido
- Sem água no cobrimento, as armaduras não oxidam — a estrutura conserva a secção e a resistência ao longo das décadas
- Construção standard que salta este passo: humidade, eflorescências e corrosão a aparecer por volta dos 10 anos
- Encontros virados, recobertos e protegidos no aterro: o sistema só vale se for contínuo
03

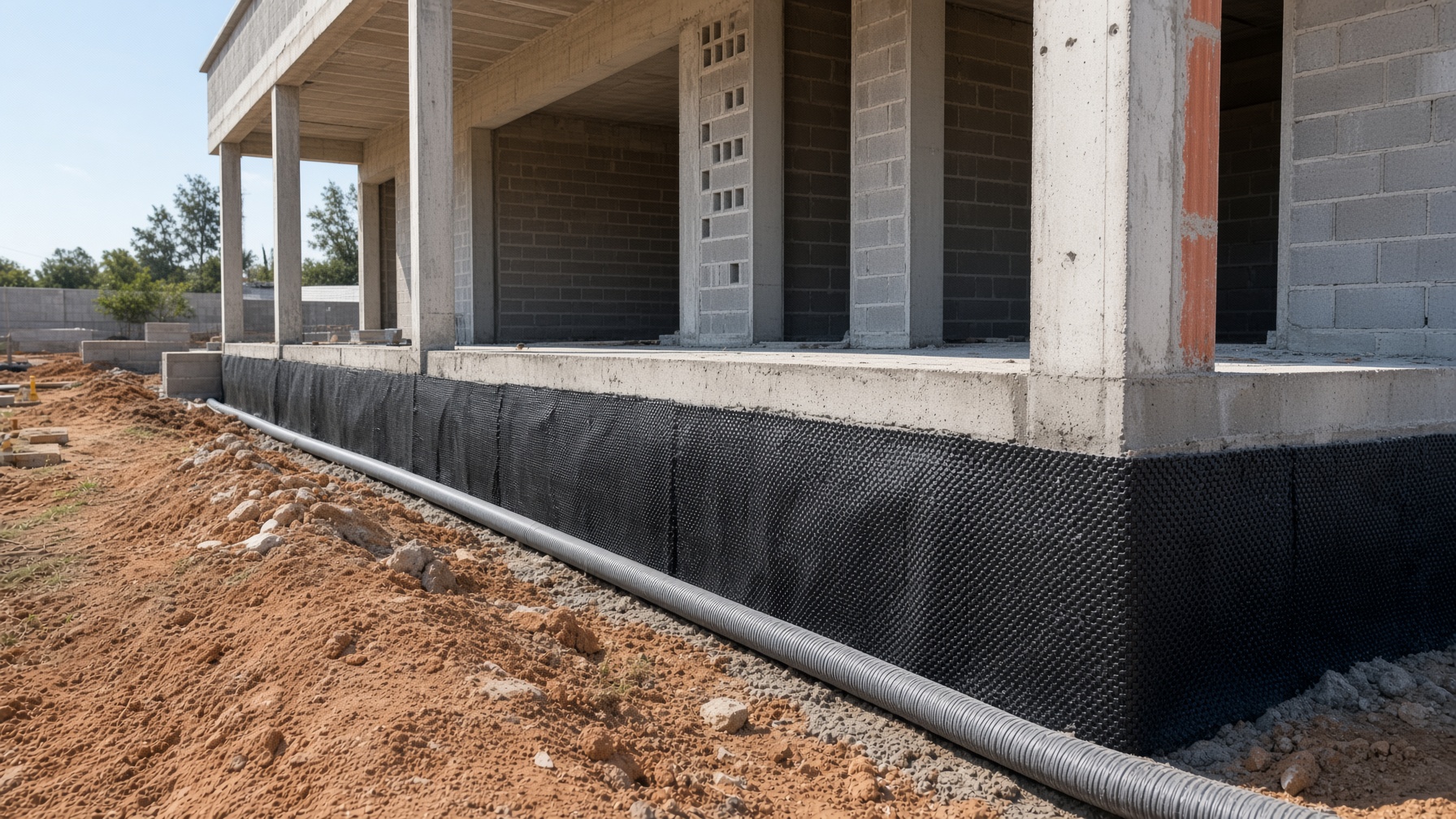

Muros enterrados
Na encosta, parte da casa vive contra terra. Esse encontro ou se trata como uma cave, ou a humidade ganha.
O lote da Rua dos Bastos não é plano. Há muros de contenção e faces enterradas da garagem e dos logradouros. Esses paramentos levam impermeabilização aderida mais tela pitonada: os nódulos ficam virados à parede (arejamento e drenagem), o geotêxtil fica virado ao terreno. A água escorre pelo vazio, em vez de pressionar o betão. Tela ao contrário é o erro clássico — aqui não se faz.
- Impermeabilização aderida em todo o paramento enterrado
- Manta nodular (tela pitonada) com os nódulos virados à parede, a drenar e a proteger a membrana no aterro
- Encontros com a laje e com as fundações tratados como um só sistema
- Aterro com material drenante, não com o barro que se tirou da cova
04
Dreno perimetral
Afastar a água da casa é mais barato do que lutar com ela dentro das paredes.
À volta de cada moradia corre um dreno: tubo perfurado, envolto em geotêxtil, assente em gravilha limpa, com queda para poço ou rede. A missão é uma só — baixar o nível de água que encosta aos muros, para a humidade não remontar. Na Lixa o Inverno é comprido e o terreno da encosta traz água. Quem poupa o dreno poupa três mil euros e gasta vinte daqui a cinco anos em desumidificadores e pinturas.
- Vala drenante contínua à volta da moradia
- Tubo drenante + geotêxtil + gravilha, com queda definida
- Descarrega para poço absorvente ou rede, nunca contra o vizinho
- Trabalha em conjunto com a manta nodular dos muros enterrados
05

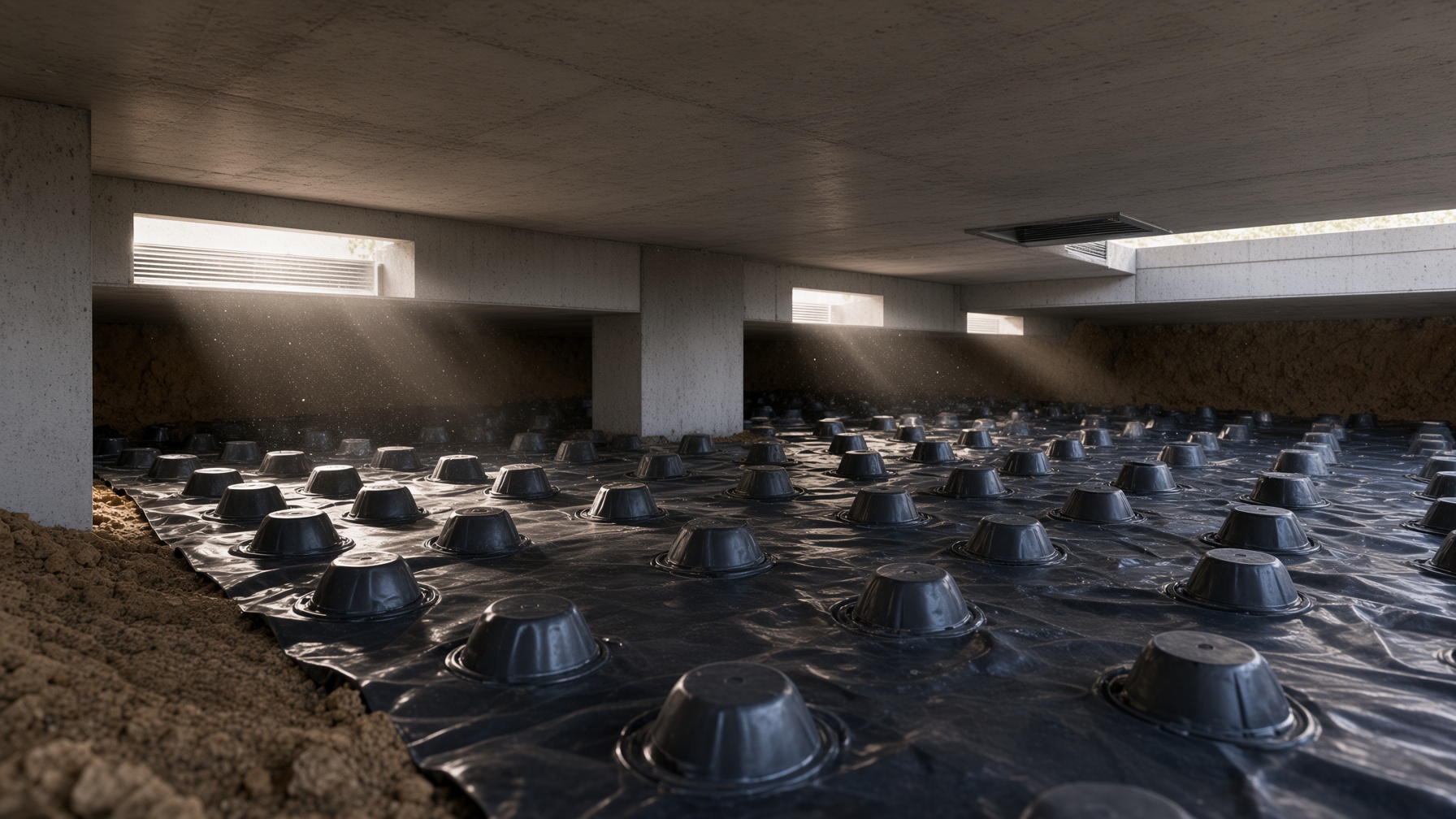

Caixa de ar na laje térrea
O piso 0 não assenta sobre terra húmida. Há um vazio ventilado debaixo da laje — a casa respira por baixo.
A laje do rés-do-chão levanta-se sobre caixa de ar (cúpula / iglu ou equivalente): um espaço ventilado entre o terreno e o pavimento. Corta o contacto com o solo, evacua humidade e reduz o risco de gases do terreno. As grelhas de ventilação saem à fachada, discretas, e têm de ficar desobstruídas depois do jardim. Sem caixa de ar, o open space de 59 m² fica frio, húmido e com cheiro a ‘casa nova que já é velha’.
- Laje térrea sobre vazio ventilado, não sobre terra
- Ventilação cruzada por grelhas à fachada
- Corta humidade ascendente e o frio do solo no Inverno da Lixa
- O jardim e os passeios não podem tapar as grelhas
06

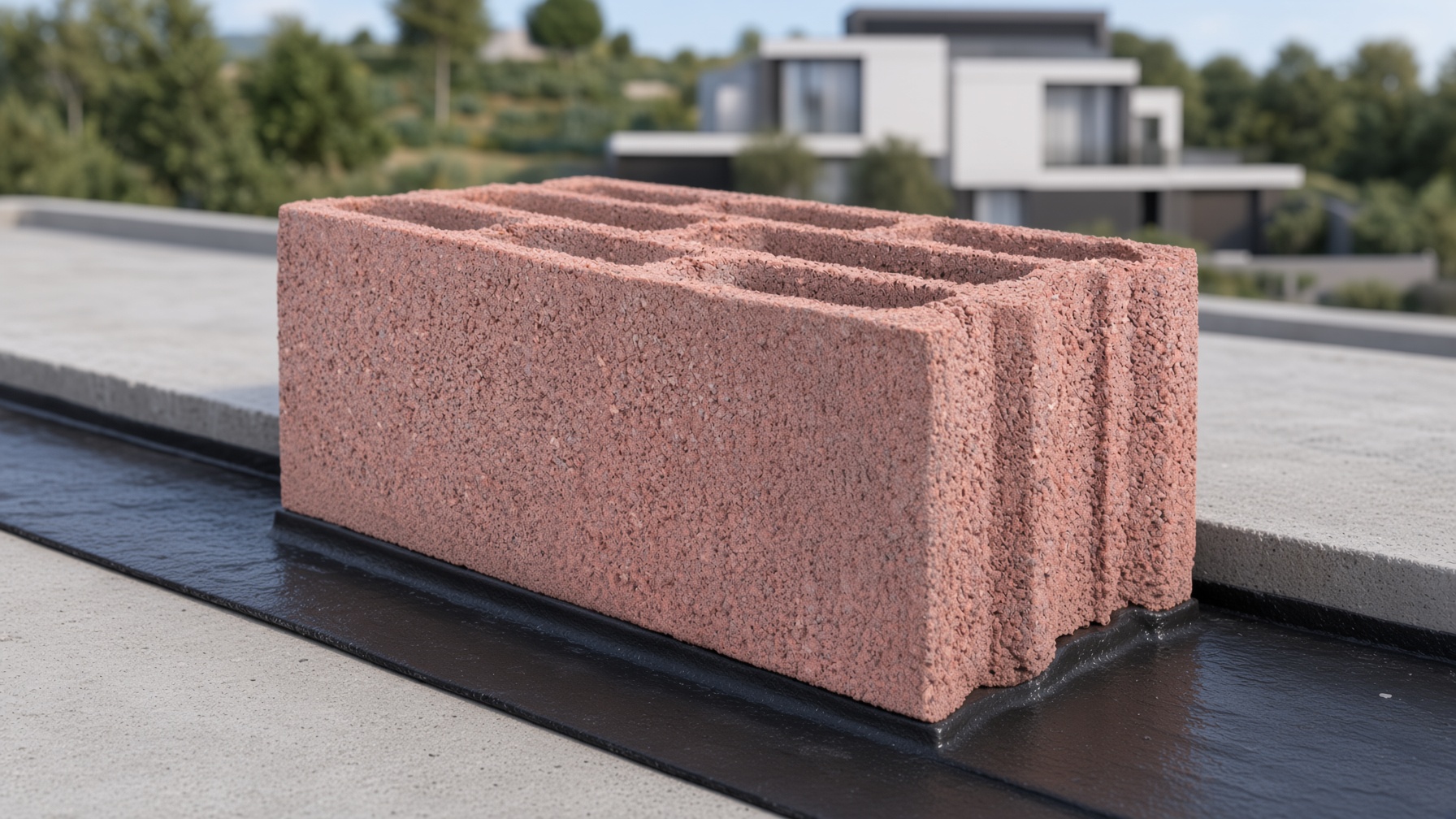

Corte capilar na primeira fiada
Entre a laje térrea e o primeiro bloco Artebel há uma barreira. Sem ela, a parede bebe a laje.
A humidade remonta pelo betão e pelo bloco como o azeite num torcel. Por isso, sobre a laje térrea, antes da primeira fiada de bloco térmico Artebel, aplica-se impermeabilização horizontal contínua — membrana betuminosa ou sistema equivalente, de parede a parede, virada nos vãos. É o corte capilar. Custa pouco em material e decide se, daqui a oito anos, o rodapé está intacto ou estufado. Nas casas baratas este metro de membrana ‘esquece-se’. Aqui não.
- Impermeabilização horizontal contínua sobre a laje, sob a 1.ª fiada
- Sem falhas nos cantos, nos vãos e nos encontros com pilares
- O bloco Artebel assenta em cima do corte, nunca em cima do betão nu
- É o pormenor que impede a humidade de subir pelos muros
07
Bloco térmico Artebel
Não é tijolo vermelho de 11 cm. É TÉRMICOproETICS® da Artebel — betão leve de argila expandida, feito para trabalhar com capoto.
A alvenaria exterior é em bloco térmico Artebel TÉRMICOproETICS: bloco alveolado de betão leve com agregados de argila expandida. A Artebel desenhou-o para, conjugado com ETICS (o capoto), ser alternativa regulamentar à parede dupla antiga. Inércia térmica, leveza, geometria estável. Não confundir com termoargila vermelha nem com bloco de cimento vulgar. O assentamento é a prumo, com argamassa adequada, amarrado à estrutura de betão. A Lixa no Inverno pede isto — não uma folha de tijolo e uma caixa-de-ar mal ventilada.
- Artebel TÉRMICOproETICS — argila expandida, não tijolo comum
- Concebido para receber ETICS: parede simples de alto desempenho
- Amarração à estrutura; fiadas niveladas; juntas cheias
- Sistema Artebel (bloco, lintel térmico, bloco de pilar) quando o pormenor o pedir
08
Capoto contínuo (ETICS)
O casaco da casa. Isola o bloco Artebel por fora e tapa as pontes térmicas dos pilares.
Sobre o Artebel vai o ETICS: placa rígida, cola e bucha, rede, reboco. Corta as pontes dos pilares e das lajes — exactamente por onde uma casa ‘só de bloco’ perde calor. A fachada BARKA só fica lisa se o capoto estiver contínuo nos peitoris, nos laços de janela e no plinto. O plinto trata-se com perfil e reboco de cave, para a água do jardim não entrar por baixo do isolante.
- ETICS contínuo sobre Artebel + betão, sem ilhas de frio
- Pontes térmicas de laje, caixa de estore e canto tratadas
- Plinto resistente à salpicos e à água do logradouro
- É o par Artebel + capoto que substitui a parede dupla antiga
09

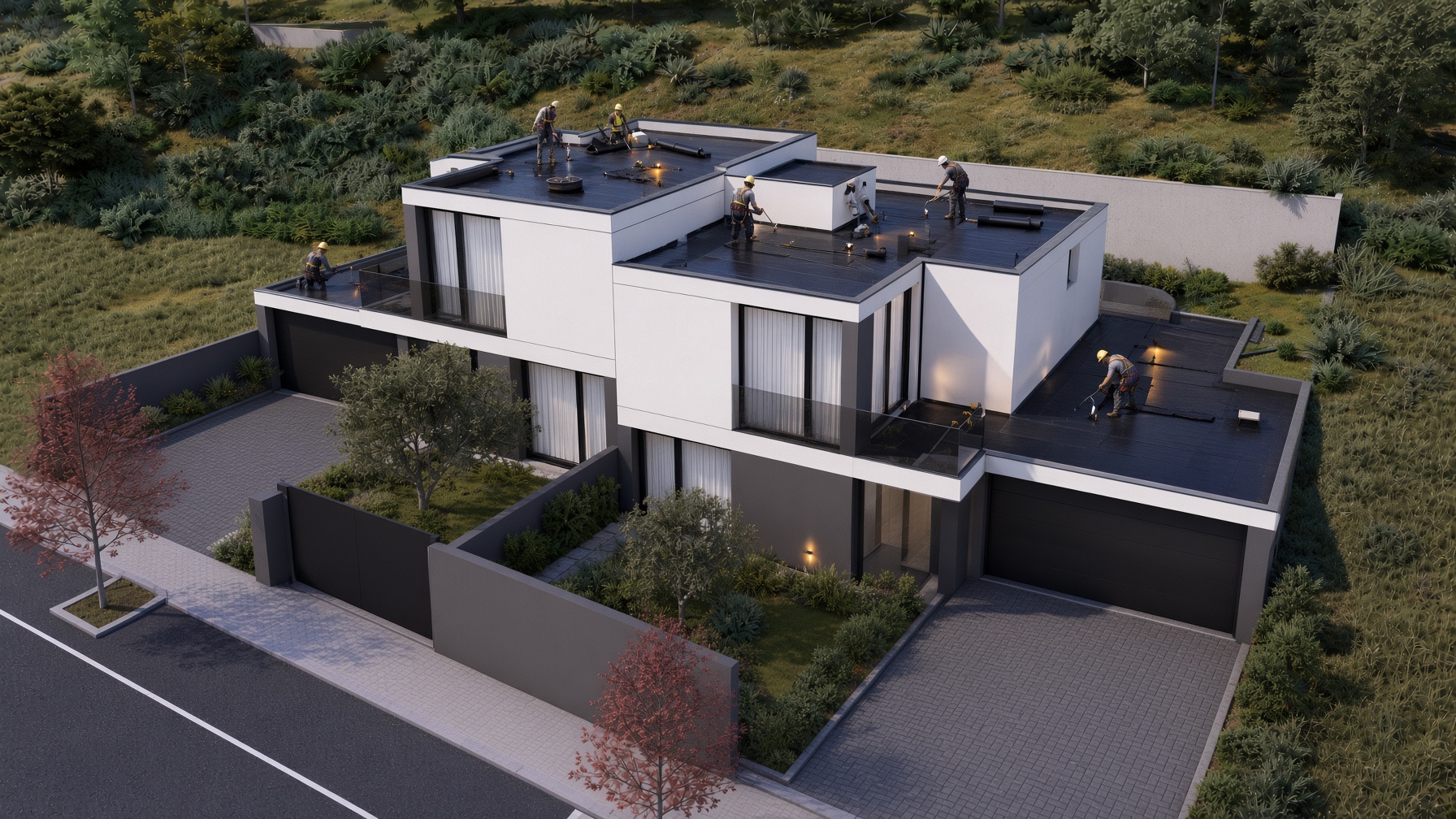

Cobertura estanque
A água entra sempre pelo sítio que se desprezou. A cobertura trata-se como um quinto alçado.
Isolamento na cobertura e membrana contínua, recobrimentos certos, ralos e platibandas tratados à parte. Ensaios de estanquidade antes de se dar por fechada. Uma moradia contemporânea não perdoa um pormenor mal soldado.
- Isolamento + membrana contínua
- Pontos singulares (ralos, platibandas) de propósito
- Ensaio de água antes de fechar
10

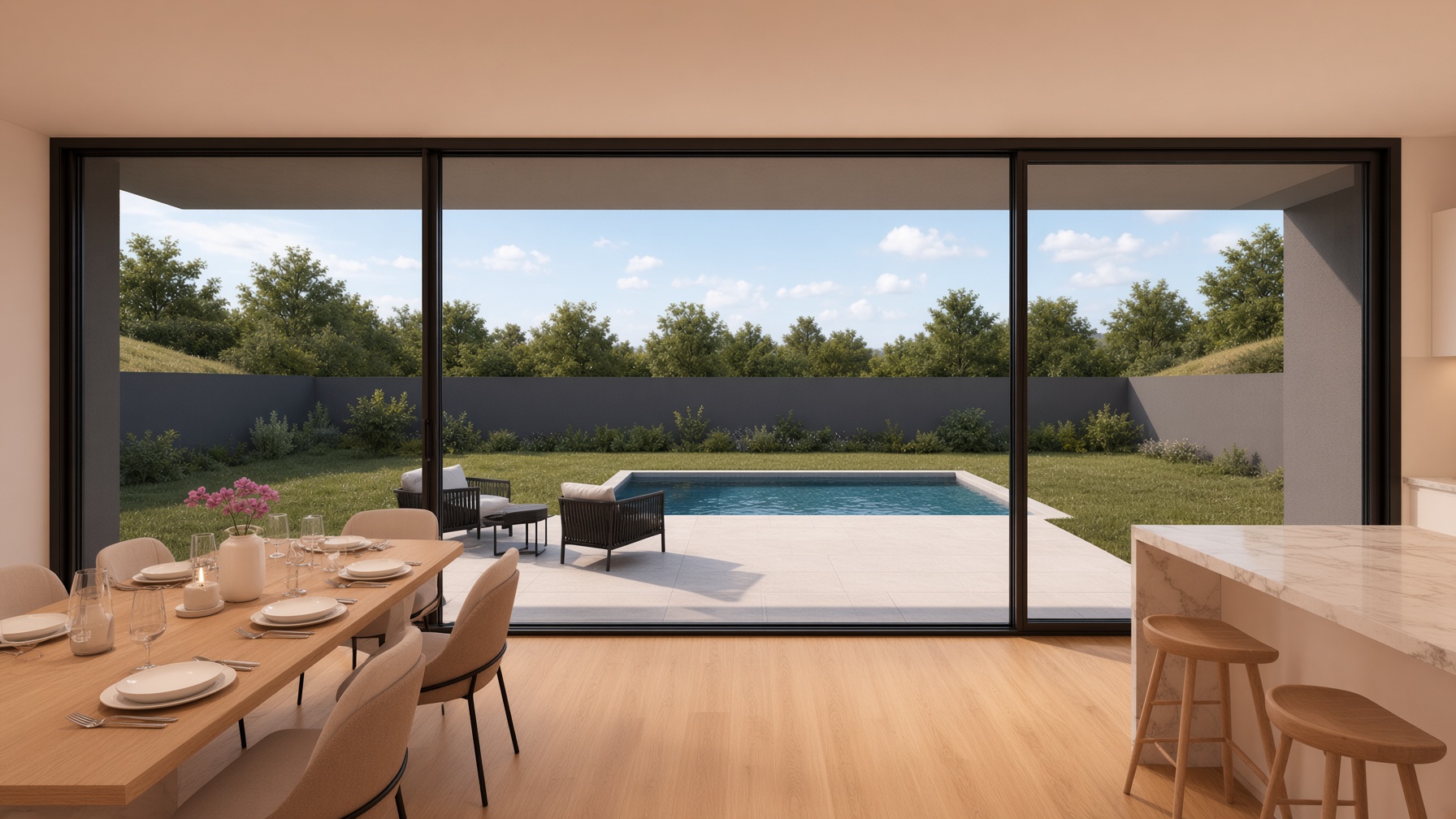

Caixilharia de corte térmico
Os vãos grandes do BARKA pedem perfil com rotura de ponte térmica e vidro duplo baixo-emissivo.
O open space ao jardim e as varandas do piso 1 são metade da fachada. Caixilharia com RPT, vidro duplo de baixa emissividade, assentamento com fita e vedação contínua. Uma janela cara mal assente é uma janela má.
- Rotura de ponte térmica, não alumínio simples
- Vidro duplo baixo-emissivo
- Peitoril e soleira de um só pormenor com o capoto
11

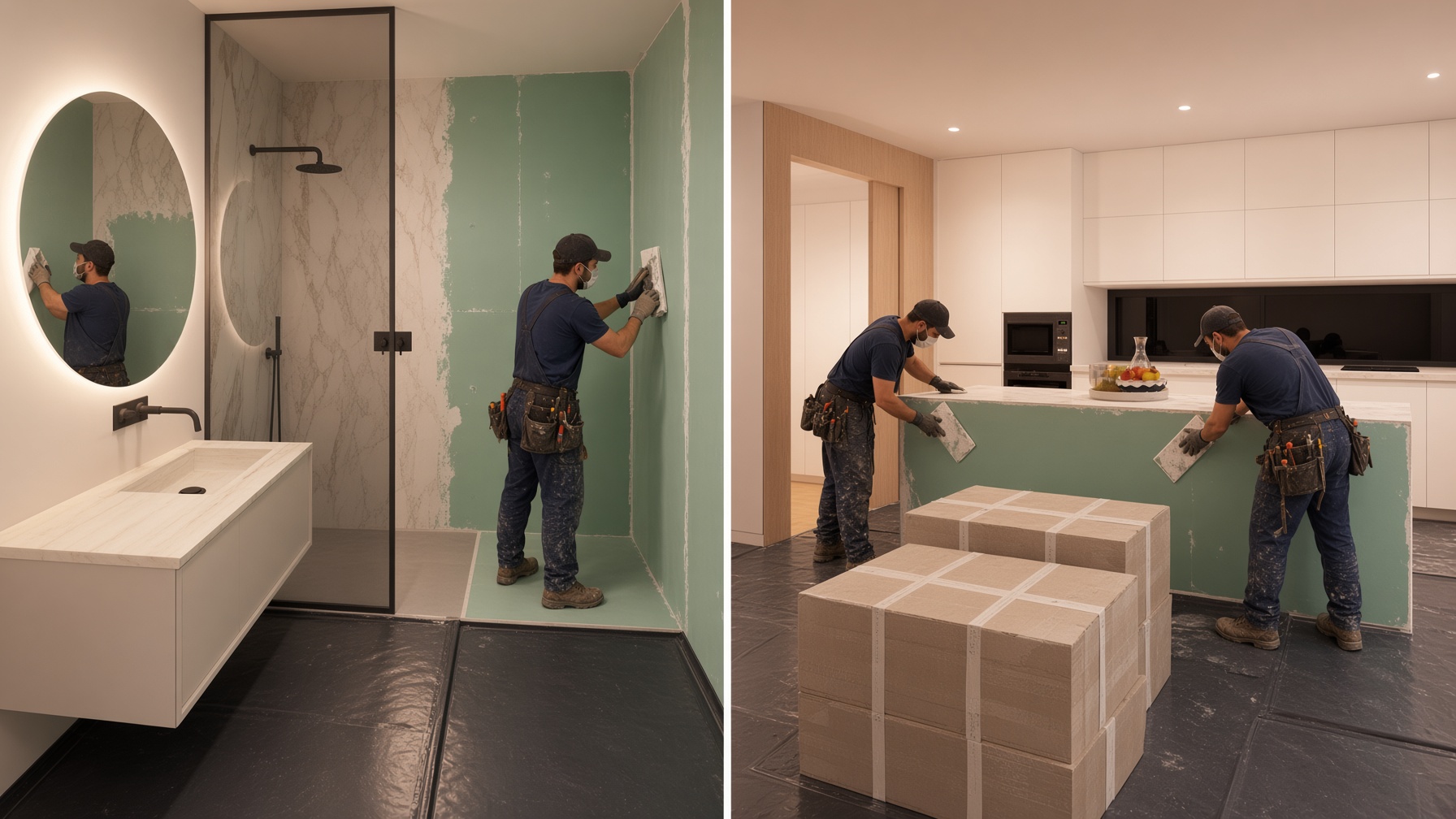

Peças de água e pladur hidrófugo
Casas de banho, cozinha, despensa da máquina: nunca pladur branco vulgar. Hidrófugo, e o piso com queda e membrana.
Há três casas de banho e uma cozinha com zona húmida. Nessas peças o revestimento de paredes é em pladur hidrófugo (placa H — a verde), não a placa standard que incha à primeira fuga. O pavimento leva membrana de impermeabilização líquida ou em banda, com subida às paredes (banheira, base de duche, encosto de bancada) e queda para o ralo. A cozinha: encosto da loiça, da máquina e da torneira tratados como peça de água, não como ‘sala com azulejo’. Um cano que pingue daqui a nove anos encontra uma caixa seca, não um ninho de bolor atrás do móvel.
- Pladur hidrófugo em todas as I.S. e na zona húmida da cozinha
- Membrana no piso, com subida perimetral e canto reforçado
- Quedas para o ralo; nunca piso ‘à face’ sem escoamento
- Caixas de inspeção e acessos pensados — não se tapa o problema com o móvel
12
Divisórias em pladur duplo e teto falso
A parede simples de tijolo ou o pladur simples deixam passar som e frio. Aqui o isolamento no meio corta a transmissão de forma real, não cosmética.
As divisórias interiores são em pladur duplo, com isolamento térmico e acústico (lã de vidro) no miolo: estrutura de montantes, lã a preencher a caixa, duas placas em cada face com juntas desencontradas. É o que separa uma construção standard de uma casa pensada para o conforto diário — a televisão da sala não atravessa o escritório, a suite fecha e a casa cala-se. O tijolo de 11 cm e a placa única de 13 mm são o que se faz quando o orçamento manda no som. O teto falso completa o sistema: lã de vidro sobre o pladur, instalações escondidas, spots à face como no projecto BARKA, e um corte acústico entre o piso 1 e o open space. Sem teto falso, ouve-se o passo do quarto no sofá. Com teto falso e divisória dupla, a casa trabalha como uma caixa: paredes e tecto isolados, não só pintados. Nas peças de água o pladur continua hidrófugo; no resto, duplo, com lã.
- Divisórias em pladur duplo com lã de vidro no interior — térmico e acústico de verdade
- Teto falso com lã e instalações embutidas: silêncio entre pisos, spots à face, tecto nivelado
- Parede de tijolo simples ou pladur simples deixam passar som e frio — aqui o miolo corta a transmissão
- Peças de água: hidrófugo; restantes divisórias: duplo com lã
13

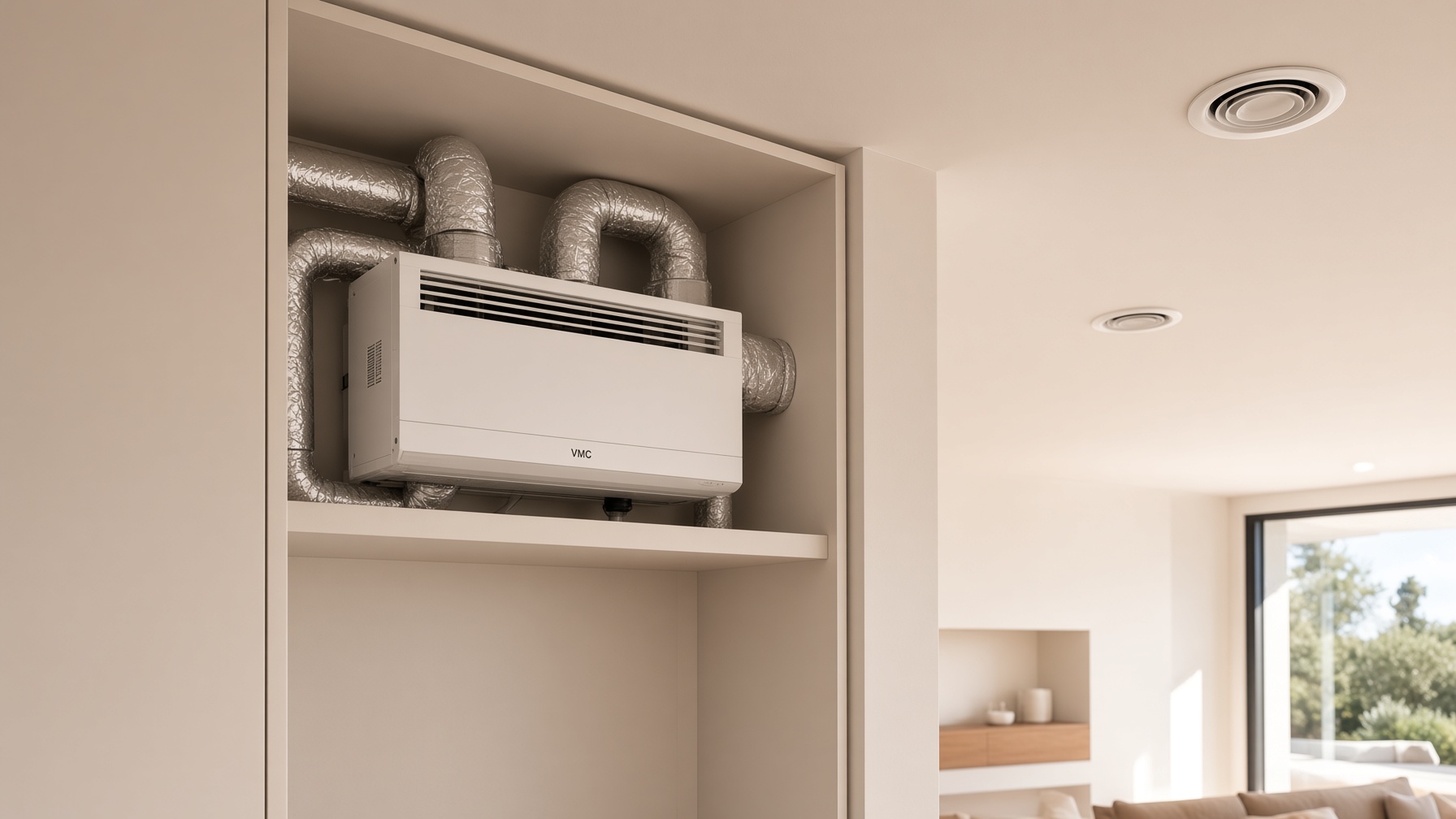

VMC — ventilação mecânica controlada
Uma casa com capoto e caixilharia de corte térmico, sem VMC, fecha o ar viciado lá dentro. A construção standard abre a janela e perde o Inverno.
O envelope que vendemos — Artebel, capoto, vidro duplo — é estanque de propósito. Sem renovação forçada, o vapor das casas de banho, da cozinha e da respiração condensa nos cantos frios: bolor, CO₂ alto, janelas embaciadas em Janeiro. A construção standard resolve isto abrindo a janela e deitando fora o calor que o capoto acabou de guardar. A VMC de duplo fluxo com recuperação de calor faz o contrário: extrai o ar viciado das peças húmidas, insufla ar novo filtrado nos quartos e no open space, e o permutador recupera a energia do ar que sai para aquecer o que entra. A casa respira sem se despir. Menos humidade no cobrimento, menos condensação no peitoril, ar de qualidade com o envelope fechado. É o par técnico do capoto — um sem o outro é obra a meio.
- Duplo fluxo com recuperação de calor: ar novo filtrado, sem abrir a janela no Inverno da Lixa
- Extracção nas peças húmidas, insuflação nos quartos e na sala — renovação contínua, não às rajadas
- Corta condensação e bolor que uma casa estanque sem VMC cria em poucos Invernos
- Trabalha com o teto falso: condutas escondidas, grelhas à face, máquina no espaço técnico
14

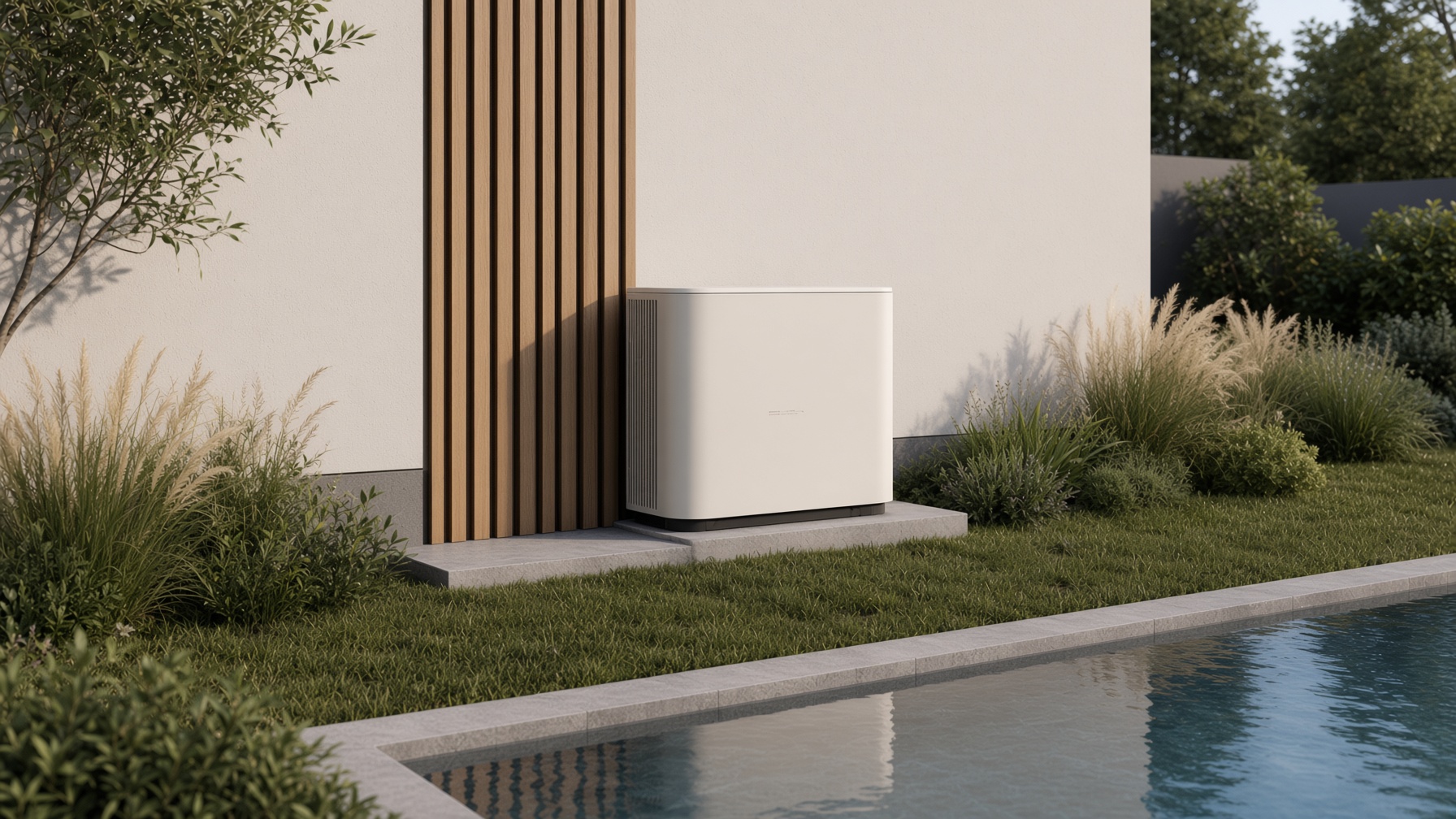

Bomba de calor e pré-instalações
Uma máquina para a água da casa e da piscina. Ar condicionado e solar entram sobre orçamento, com a pré-instalação feita na obra — não a partir paredes depois.
A bomba de calor ar-água produz água quente sanitária e apoia o aquecimento da piscina com um só equipamento no exterior: tira calor ao ar e entrega-o à água, com um consumo eléctrico muito abaixo do termoacumulador ou do gás. A piscina de 8×4 m deixa de ser um extra que se liga duas semanas em Agosto — a época útil alonga-se. A construção standard ainda mete um cilindro eléctrico e, se a piscina aquecer, uma resistência. Aqui a lógica é uma: a mesma máquina serve a casa e o vaso. O ar condicionado e os painéis solares não vão no preço-base: fazem-se sobre orçamento. O que não se negoceia é a pré-instalação em obra — tubagem, condensados e alimentação para AC em cada zona, e passagem técnica do telhado ao quadro para solar fotovoltaico. Assim, no dia em que o cliente quiser, liga-se a máquina ou o inversor sem abrir o capoto nem o teto falso.

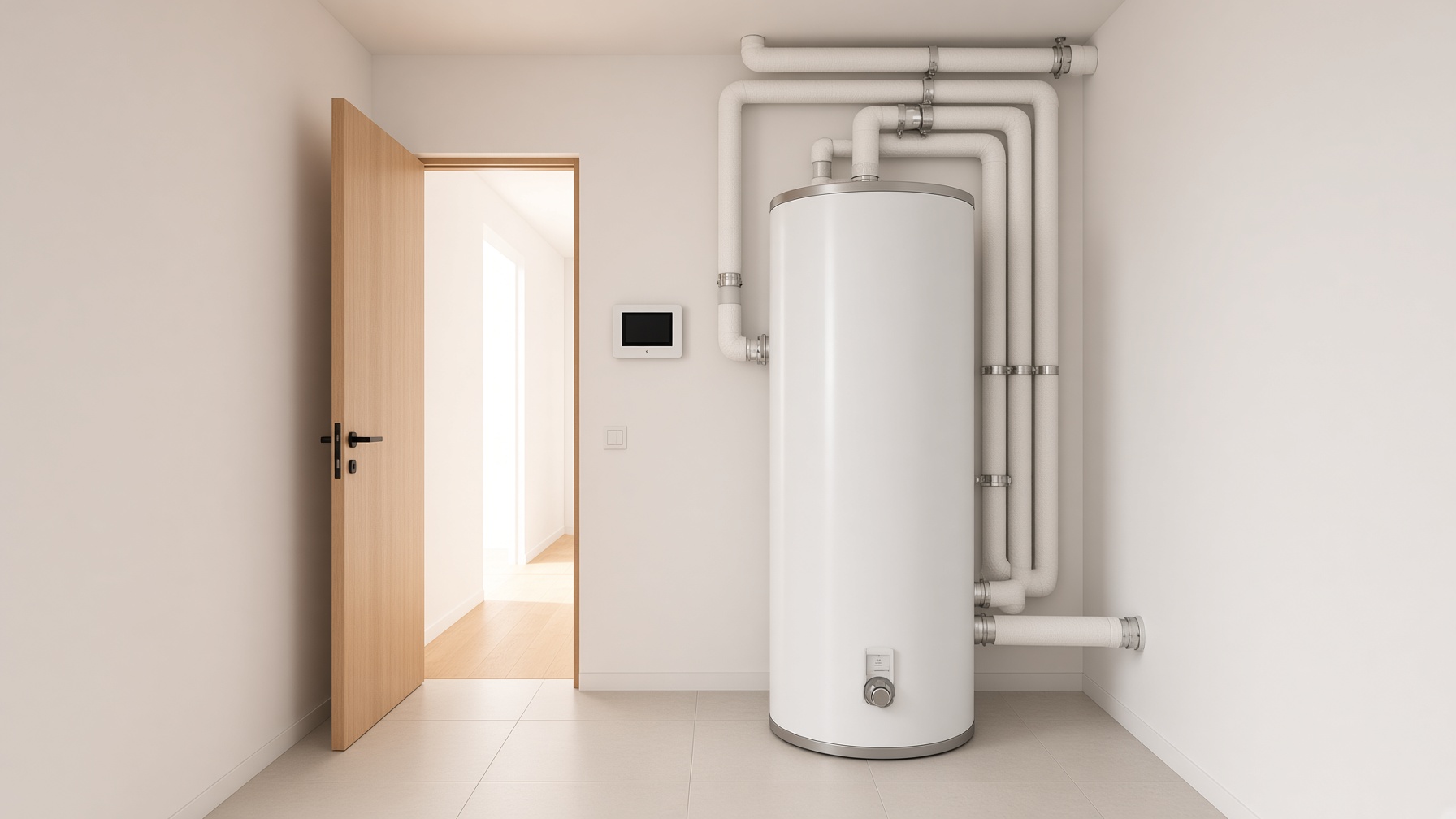

- Bomba de calor no jardim + balão de AQS na sala técnica — o par que substitui o cilindro eléctrico
- Rendimento muito acima do termoacumulador eléctrico ou do esquentador a gás
- Pré-instalação de ar condicionado sobre orçamento: tubos e corrente na obra, unidades quando quiser
- Pré-instalação de painéis solares sobre orçamento: conduíte e reserva no quadro, sem partir acabamentos depois
15
Piscina 8 × 4 m, de raiz
Estrutura em betão, impermeabilização de vaso, no logradouro. Incluída nos 520.000 €.
Não é um kit. É um vaso de betão impermeabilizado, 8,00 × 4,00 m, virado ao open space, longe da rua. Constrói-se com a casa.
- 32 m² de plano de água, uma por moradia
- Impermeabilização de vaso, não lona de supermercado
- Instalações previstas nas especialidades
16

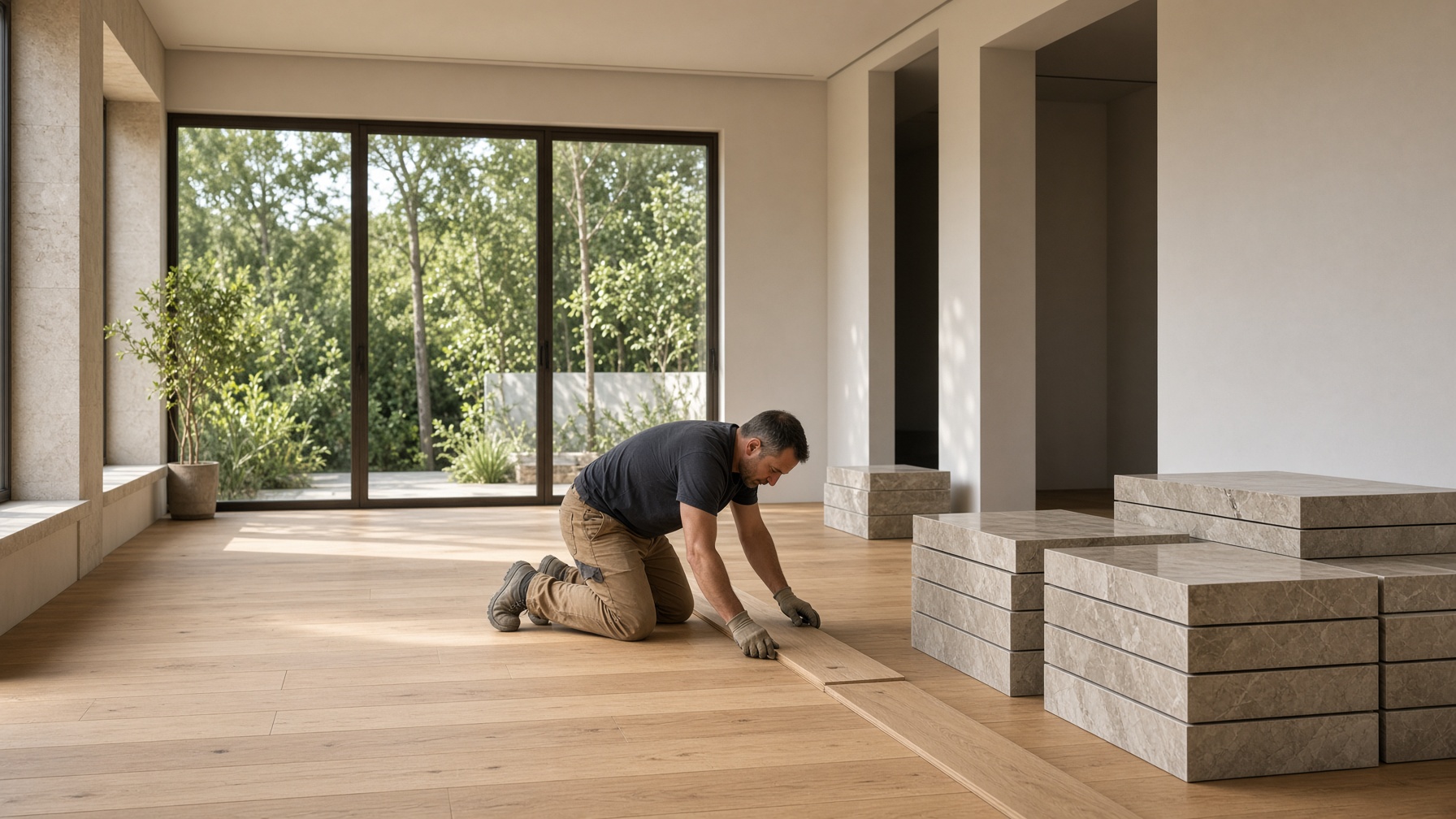

Acabamentos e execução
O pormenor que se vê. Prumo, junta, peitoril, rodapé. O padrão fecha-se no CPCV; a execução não se negocia.
Carvalho, pedra, cerâmico de grande formato, a escada, o closet de 10,70 m². Os renders BARKA dão o rumo; o caderno fecha no contrato. O que não fecha é a execução: nível, junta, encontro de materiais, peitoril que deita água para fora e não para o capoto. Alto padrão não é o nome do azulejo — é o homem que o assenta e o pormenor que o recebe.
- Pavimentos e cerâmicos a prumo, junta constante
- Peitoris e soleiras a deitar água para o exterior
- Carpintarias (escada, roupeiros) no padrão do CPCV
- Extras acima do padrão, orçamentados — não ‘já vai’
Ar interior
Não é só conforto. É saúde.
Em Portugal ainda se trata a humidade a abrir a janela e o bolor com uma tinta. Uma casa estanque sem VMC, sem corte capilar e sem dreno concentra vapor, CO₂ e ácaros: condensação nos cantos, quarto de criança com cheiro a mofo, alergias que se atribuem ao ‘pó’. A DGS e a OMS ligam a humidade interior e o bolor a sintomas respiratórios — não é marketing, é o ar que se respira oito horas por noite. O recobrimento do betão, a fundação seca, o pladur hidrófugo e a VMC não servem só para a casa durar. Servem para a família não viver dentro de um envelope doente. A construção standard ignora isto porque não se vê no dia da escritura. Vê-se no Inverno seguinte.
- Humidade e bolor não são um defeito estético — afectam vias respiratórias, sobretudo crianças e idosos
- Capoto e vidro estanque sem VMC: ar viciado, CO₂ alto, condensação. A janela aberta no Inverno não é ventilação, é desperdício
- Fundação seca + corte capilar + dreno: menos água na parede, menos esporos, menos ‘cheiro a casa húmida’
- Isto raramente entra na conversa de venda em Portugal. Entra nesta obra, porque o cliente vai viver cá dentro
Porque isto justifica 520.000 €
Não está a pagar o render. Está a pagar a casa daqui a vinte anos.
Uma moradia mais barata na região vende o mesmo open space e a mesma piscina no papel. Corta o recobrimento, o dreno, o corte capilar, a VMC. Aos dez anos a estrutura sente, o bolor aparece, a piscina é um vaso frio. Os 520.000 € compram o contrário: fundação seca, Artebel e capoto, ar renovado, bomba de calor a servir a casa e o plano de água de 8×4 m — incluído, de betão, no logradouro. A R. & Soares Investimentos, Lda constrói isto com alvará 113607 PUB, a quatro minutos do lote. Licença já emitida. Não é para ficar bem no dia da chave. É para ficar bem quando os filhos já tiverem filhos.
- Piscina 8×4 m de betão incluída no preço — na região costuma ser extra
- Recobrimento, fundação seca, Artebel, capoto e VMC: o que a obra barata corta e a casa paga depois
- Bomba de calor para a água da casa e da piscina — um sistema, dois usos
- Construtor na Lixa, alvará 113607 PUB, licença de construção já emitida
Linhas de método da R & Soares para as duas moradias da Rua dos Bastos. O bloco térmico é Artebel (TÉRMICOproETICS, betão leve de argila expandida). Membranas, drenos e caderno de acabamentos fecham-se no contrato-promessa. Fotos ilustram o método sobre o volume BARKA — não são fotografias desta obra.
